取り付け場所と接続の考え方を、
図でわかりやすく。

Field Conditions

現場は、理想どおりには進みません。

• 図面がない・古い・更新されていない
• 盤内を見せられない
• 止められない設備がある
• 機密がある
• 侵入経路が複数で話が散らかる

そんな現場でも、止められない機器だけは守りたいという要件は変わりません。

だからこそ有効なのが、電源から入る過電圧を電気の入口で抑えるという考え方です。 サージプロテクトを入口と守りたい機器の手前に入れることで、図面や施工条件が厳しい現場でも、進めやすい選択肢になります。

また、追加アース工事を前提にしない設計のタイプは、条件が厳しい現場でも検討を前に進めやすくなります。

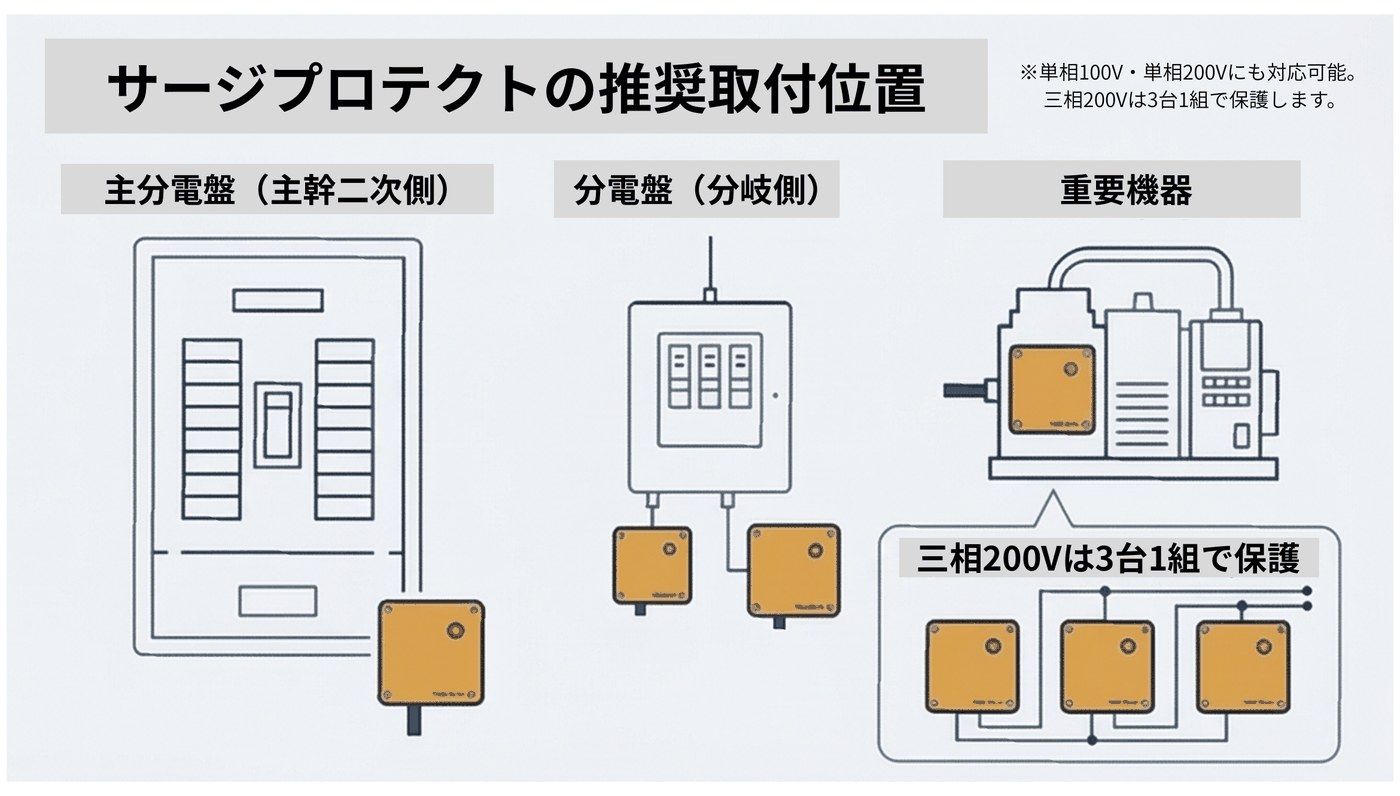

Fig 1 ／ 設置位置

“付けること”より、”どこに付けるか”が重要です。

サージプロテクトは、守りたい設備に対して適切な位置で考えることが重要です。 主分電盤側に設置するのか、重要機器の手前で考えるのかによって、保護できる範囲や予算の考え方が変わります。 基本的には、分電盤側と重要機器側の両方を視野に入れて考えることが効果的です。

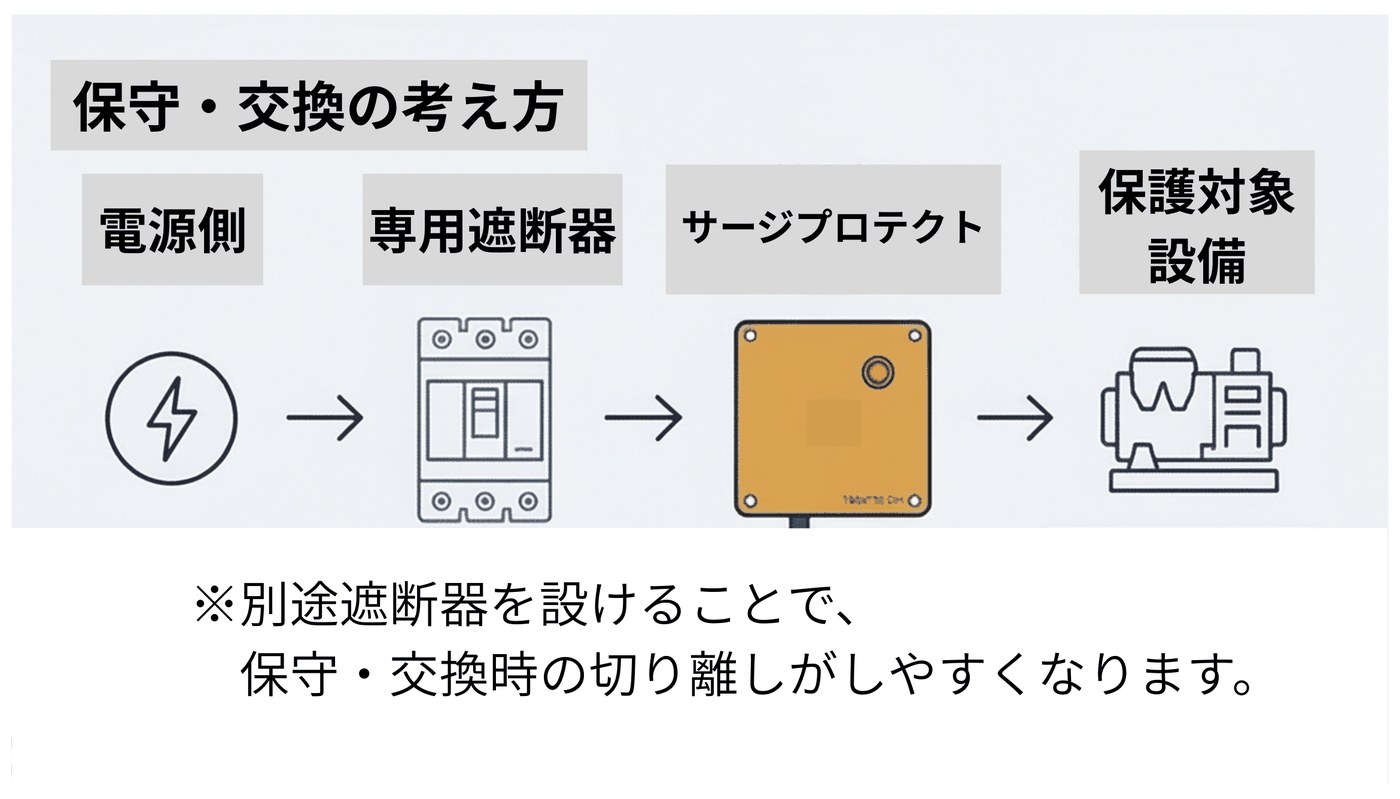

Fig 2 ／ 保守・交換

正しい結線と、保守しやすい構成。

サージプロテクトは、並列接続が基本です。 さらに、保守・交換や点検時の切り離しまで見据えて構成を考えることで、導入後の扱いやすさも変わります。

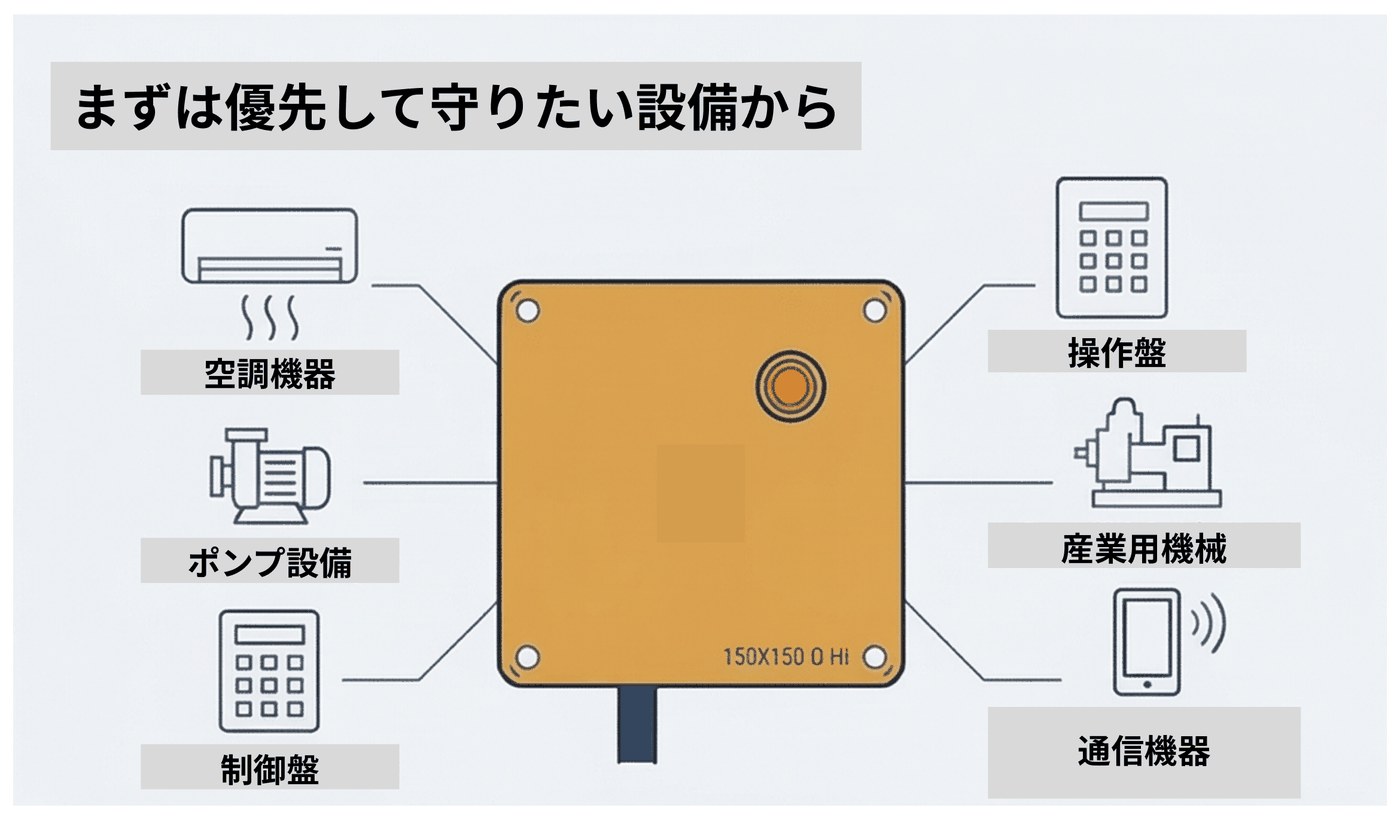

Fig 3 ／ 優先設備

建物全体でなくてもいい。
“止めたくない設備”から守れます。

サージプロテクトの導入は、必ずしも建物全体を一度に守る形だけではありません。 止まると困る重要設備、影響の大きい機器だけを優先して守るという考え方もあります。 最初から大きな計画にしなくても、現場に合わせて始めやすい形で検討できます。

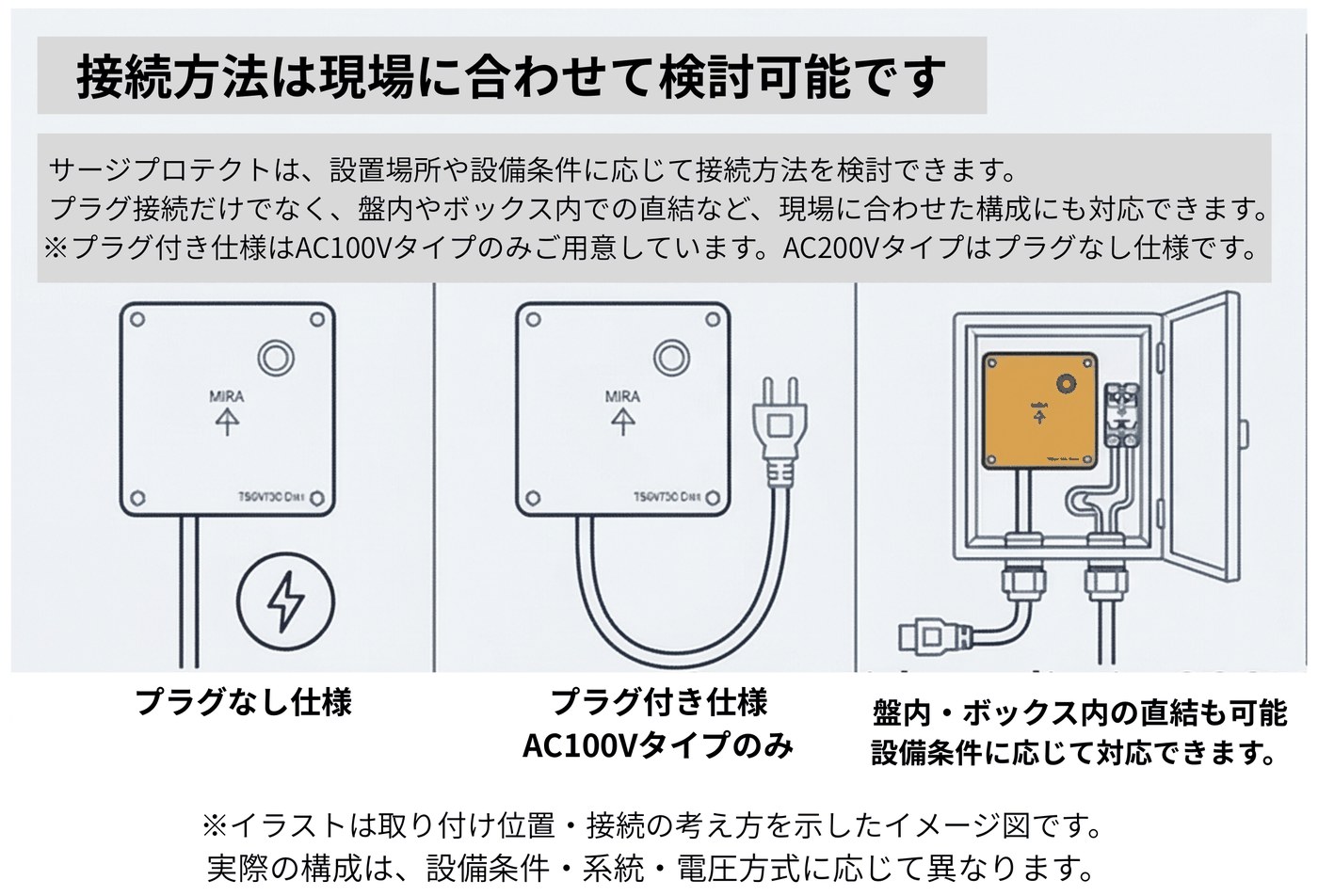

Fig 4 ／ 接続方法

接続方法は現場に合わせて検討可能です。

設置場所や設備条件に応じて接続方法を検討できます。 プラグ接続だけでなく、盤内やボックス内での直結など、現場に合わせた構成にも対応できます。 ※ プラグ付き仕様はAC100Vタイプのみ。AC200Vタイプはプラグなし仕様です。

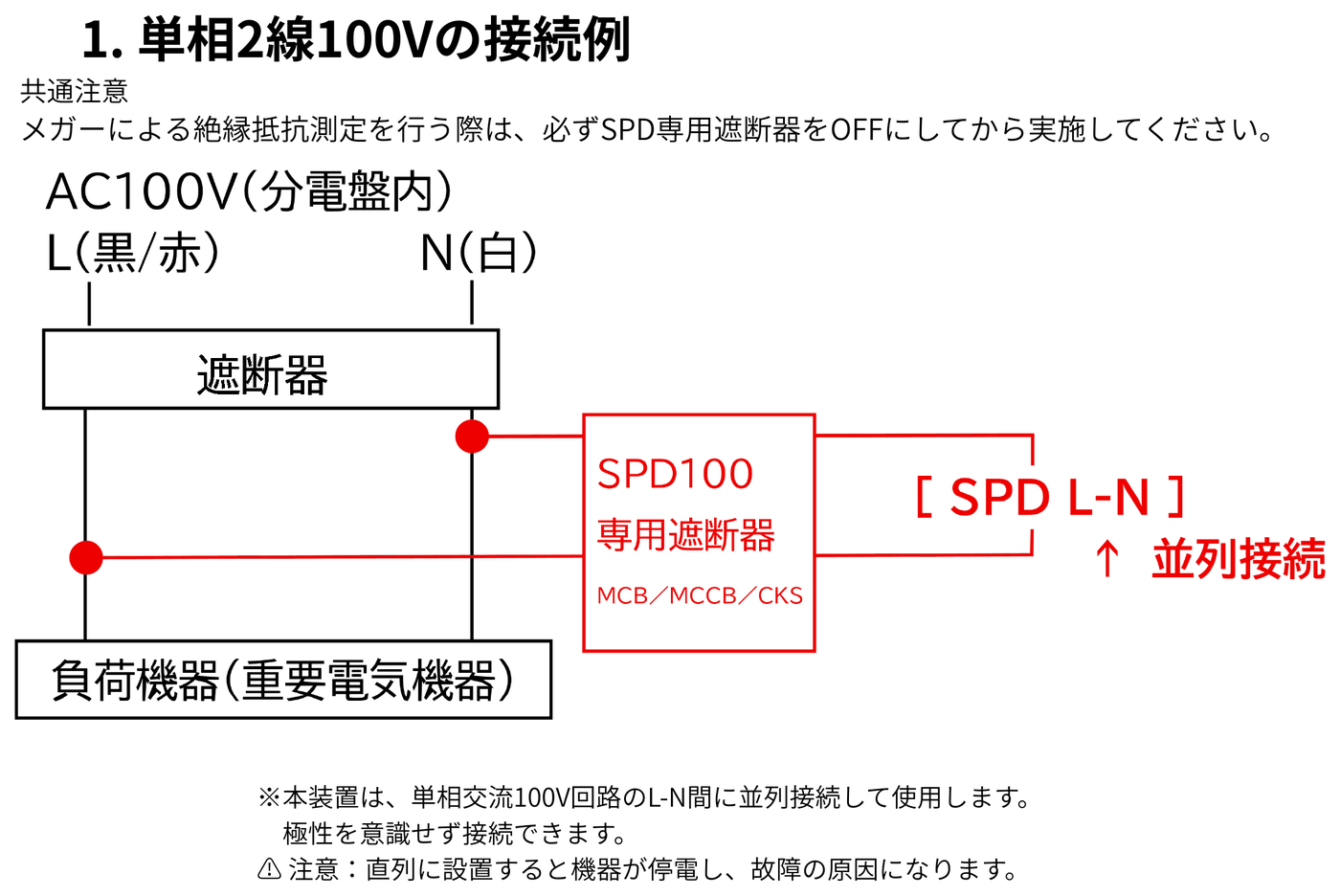

Fig 5 ／ 単相2線 100V

単相2線100Vの接続例

単相2線100V回路では、L-N間に並列接続して使用します。極性を意識せず接続できます。

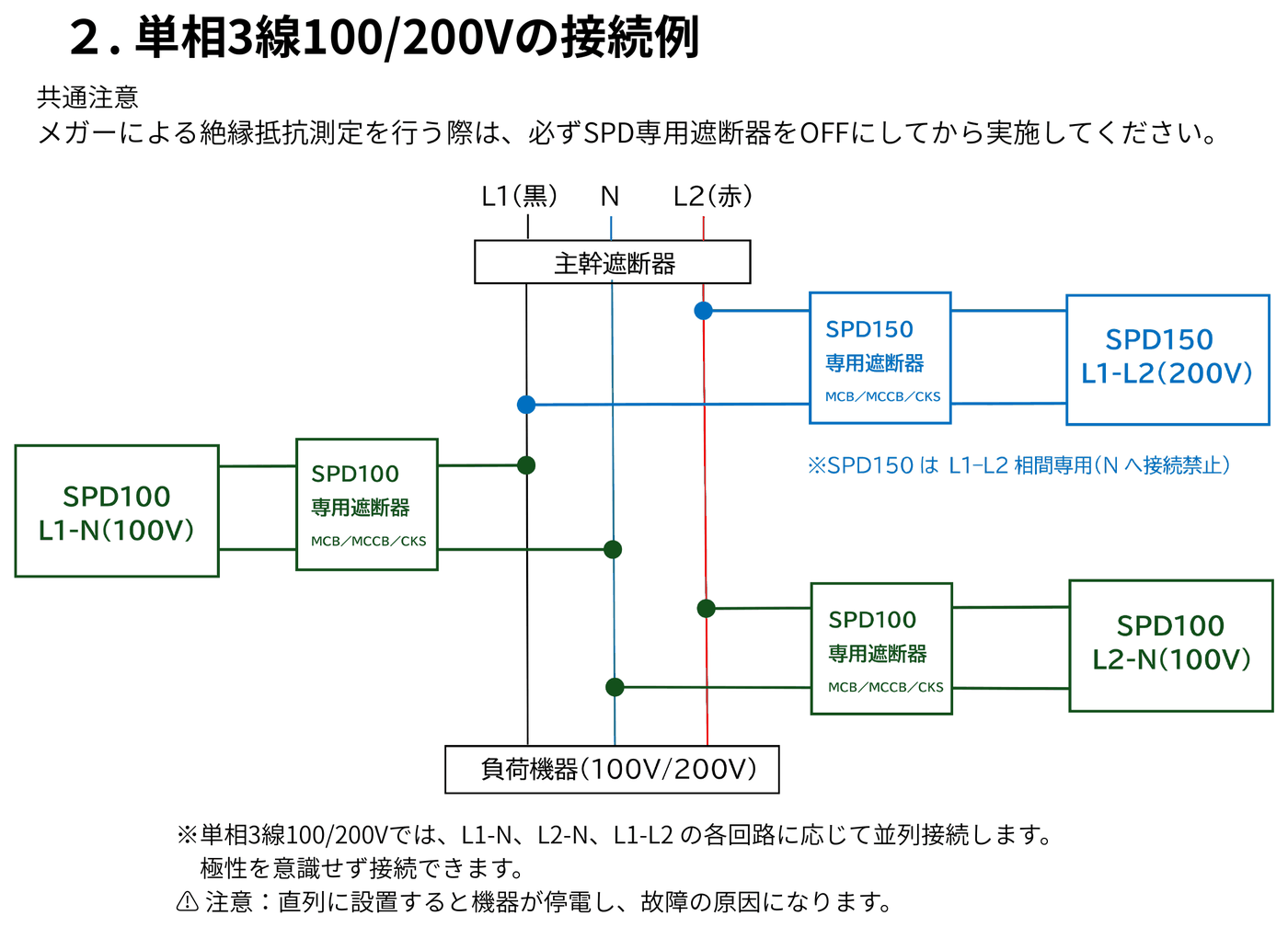

Fig 6 ／ 単相3線 100/200V

単相3線100/200Vの接続例

単相3線100/200Vでは、L1-N、L2-N、L1-L2 の各回路に応じて並列接続します。 極性を意識せず接続できます。

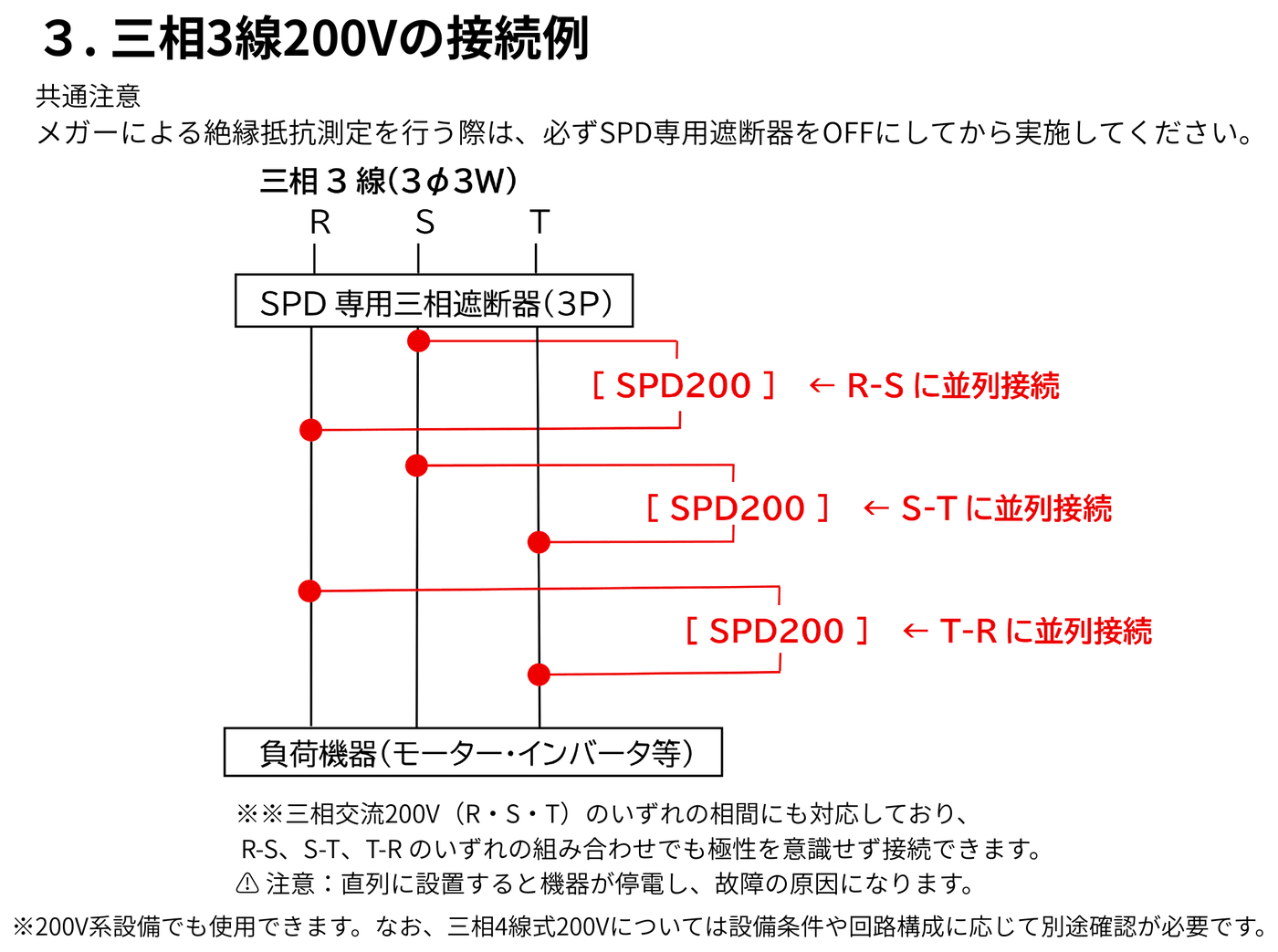

Fig 7 ／ 三相3線 200V

三相3線200Vの接続例

三相3線200V（R・S・T）では、R-S、S-T、T-R の各相間に1台ずつ、3台1組で並列接続します。 いずれの相間の組み合わせでも極性を意識せず接続できます。
